Antennepolarisatie: wat het is en waarom het belangrijk is WWW.WHWIRELESS.COM Geschatte leestijd: 15 minuten Elke elektronica-ingenieur weet dat antennes signalen verzenden en ontvangen in de vorm van elektromagnetische golven (elektromagnetische energiegolven), waarvan de eigenschappen kunnen worden beschreven met de vergelijkingen van Maxwell. Zoals veel gespecialiseerde technische onderwerpen kunnen we deze vergelijkingen, samen met de voortplantingsregels en kenmerken van elektromagnetische golven, vanuit meerdere invalshoeken interpreteren—variërend van relatief eenvoudige kwalitatieve beschrijvingen tot complexe, ingewikkelde wiskundige formules. Polarisatie is een van de vele kenmerken van de voortplanting van elektromagnetische energie. De effecten ervan en de mate waarin er rekening mee moet worden gehouden, variëren sterk tussen verschillende toepassingsscenario's en bijbehorende antenneontwerpen. De fundamentele principes van polarisatie zijn van toepassing op alle elektromagnetische straling, inclusief radiofrequentie (RF)/draadloze signalen en lichtgolfenergie, en polarisatie wordt veelvuldig gebruikt in de optica. Dit artikel behandelt alleen de RF-frequentieband. Wat is antennepolarisatie? Om polarisatie te begrijpen, moet men eerst de basisprincipes van elektromagnetische golven beheersen. Een elektromagnetische golf bestaat uit een elektrisch veld (E-veld) en een magnetisch veld (H-veld) die zich in dezelfde richting voortplanten. Het elektrische veld en het magnetische veld staan loodrecht op elkaar, en beide staan loodrecht op de voortplantingsrichting van de vlakke golf. Polarisatie wordt gedefinieerd als het trillingsvlak van het elektrische veld wanneer men vanaf de zendzijde kijkt in de richting van de golfvoortplanting. Bij horizontale polarisatie oscilleert het elektrische veld heen en weer binnen het horizontale vlak; bij verticale polarisatie trilt het elektrische veld op en neer binnen het verticale vlak (zie afbeelding 1). Afbeelding 1: Elektromagnetische golf met onderling loodrechte elektrische en magnetische veldcomponenten Zend- en ontvangstantennes vormen een antennepaar, en de prestaties van de zendontvanger bereiken hun maximum wanneer beide hetzelfde polarisatievlak delen. Als verwijzing naar de iconische zin uit de film Alien—“In de ruimte kan niemand je horen schreeuwen”—bestaat er geen inherent verschil tussen horizontale en verticale polarisatie in de ruimte. Toch blijven de theorieën van polarisatiematching en antenne-uitlijning geldig voor het maximaliseren van signaalenergietransmissie en -ontvangst. Lineaire en circulaire polarisatie Elektromagnetische golven hebben meerdere polarisatiemodi: Basis lineaire polarisatie omvat twee onderling orthogonale (loodrechte) polarisatievormen (zie afbeelding 2). Theoretisch kan een horizontaal gepolariseerde ontvangstantenne geen enkel signaal opvangen dat wordt uitgezonden door een verticaal gepolariseerde zendantenne die op dezelfde frequentie werkt, en omgekeer...

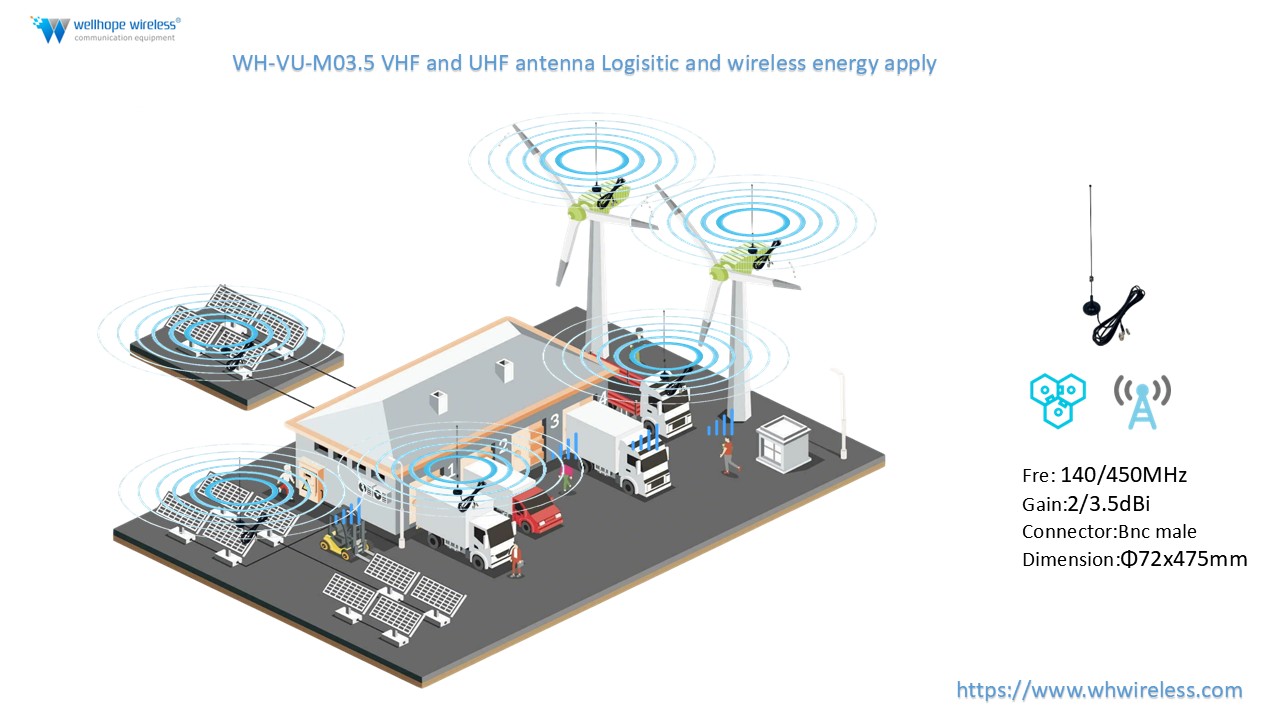

Waarom kiezen voor WH-VU-M03.5? VHF UHF-antenne voor IoT, wagenparkbeheer en industriële toepassingen De WH-VU-M03.5 VHF UHF magnetische antenne is een hoogwaardige draadloze communicatieoplossing, ontworpen voor IoT-toepassingen, slimme logistiek, wagenparkbeheer en industriële omgevingen. Werkt op 140 MHz en 450 MHz Met deze antenne, die geschikt is voor diverse frequenties, levert hij stabiele signaaloverdracht over lange afstanden voor magazijnen, voertuigen en energiesystemen. Met zijn robuuste ontwerp en eenvoudige installatie garandeert de WH-VU-M03.5 een betrouwbare verbinding voor draadloze gateways, sensoren en mobiele radiosystemen, waardoor het een ideale keuze is voor moderne industriële communicatiebehoeften. Belangrijkste kenmerken van de WH-VU-M03.5-antenne De WH-VU-M03.5 antenne is ontworpen om sterke en stabiele draadloze prestaties te leveren: Ondersteuning voor dual-band VHF/UHF (140 / 450 MHz) 2 dBi versterking voor VHF en 3,5 dBi versterking voor UHF Magnetische bevestiging voor snelle en flexibele installatie. BNC-stekker voor brede compatibiliteit. Duurzame kabelassemblage voor langdurig gebruik. Ontworpen voor zware industriële omstandigheden. Toepassingen van de WH-VU-M03.5-antenne Dit VHF UHF-antenne wordt veelvuldig gebruikt in diverse sectoren: Slimme magazijnbewakingssystemen IoT-logistiek en het volgen van bedrijfsmiddelen Wagenparkbeheer en voertuigcommunicatie Zonne-energiecentrales en windenergiesystemen Industriële automatisering en telemetrie op afstand Het vermogen om stabiele communicatie te handhaven in complexe omgevingen maakt het essentieel voor realtime gegevensoverdracht en operationele efficiëntie. Waarom kiezen voor de WH-VU-M03.5 voor IoT-toepassingen? De juiste antenne kiezen is cruciaal voor betrouwbare draadloze communicatie. De WH-VU-M03.5 biedt diverse voordelen: Stabiele signaaloverdracht over lange afstand Eenvoudige installatie op metalen oppervlakken Betrouwbare prestaties in zware omstandigheden. Sterke compatibiliteit met draadloze gateways en radiosystemen Dit maakt het bijzonder geschikt voor industriële IoT-implementaties waar constante connectiviteit vereist is. Installatie van de WH-VU-M03.5-antenne De antenne is voorzien van een magnetische bevestigingsvoet, waardoor snelle en veilige installatie mogelijk is zonder ingewikkeld gereedschap. Het kan eenvoudig worden geïnstalleerd op: Vrachtwagens en bedrijfsvoertuigen Metalen containers Industriële machines Schakelkasten Deze flexibiliteit maakt snelle en efficiënte implementatie in diverse scenario's mogelijk. Veelgestelde vragen V: Waarvoor wordt de WH-VU-M03.5 antenne gebruikt? A: Het wordt gebruikt voor IoT-logistiek, slimme magazijnbewaking, wagenparkbeheer en industriële communicatiesystemen. V: Welke frequentie ondersteunt deze antenne? A: De antenne ondersteunt 140 MHz (VHF) en 450 MHz ( UHF ) voor draadloze communicatie over lange afstand. V: Is deze antenne geschikt voor voertuigen? A: Ja, het is ontworpen voor voertuigcommun...

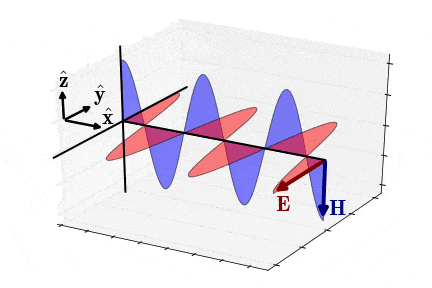

I. Basiseigenschappen van radiogolven WWW.WHWIRELESS.COM Geschatte leestijd: 15 minuten 1.1 Definitie van radiogolven Radiogolven dienen als drager van signalen en energie, gegenereerd door de wederzijdse koppeling van oscillerende elektrische en magnetische velden, volgens de wet van wisselende koppeling: "elektriciteit genereert magnetisme en magnetisme genereert elektriciteit". Tijdens de propagatie staan de elektrische en magnetische velden altijd loodrecht op elkaar en beide loodrecht op de voortplantingsrichting van de golf, waardoor ze **transversale elektromagnetische golven (TEM-golven)** worden genoemd. Ze worden opgewekt door hoogfrequente oscillerende circuits: wanneer de stroom in een circuit snel verandert, wordt er een wisselend elektromagnetisch veld opgewekt in de omringende ruimte. Zodra dit elektromagnetische veld zich losmaakt van de golfbron, plant het zich voort door de ruimte in de vorm van radiogolven, zonder afhankelijk te zijn van een medium – ze kunnen zelfs in een vacuüm zenden. 1.2 Verband tussen golflengte, frequentie en voortplantingssnelheid De kernformule die het verband beschrijft tussen de golflengte (λ), de frequentie (f) van radiogolven en hun voortplantingssnelheid (lichtsnelheid \( C \) in vacuüm, ongeveer \( 3×10^8 \, \text{m/s} \)) is: \[ \lambda = \frac{C}{f} \] **Belangrijkste conclusie**: In hetzelfde medium zijn frequentie en golflengte strikt omgekeerd evenredig: hoe hoger de frequentie, hoe korter de golflengte. Deze relatie bepaalt direct de ontwerpafmetingen van antennes: bijvoorbeeld de golflengte van een 2,4 GHz wifi Het signaal is ongeveer 12,5 cm, wat overeenkomt met een halvegolfdipoolantennelengte van ongeveer 6,25 cm; voor een 700 MHz Voor laagfrequente communicatiesignalen is de golflengte ongeveer 42,8 cm, waardoor een halve-golflengtedipool van 21,4 cm nodig is. Bovendien is de elektrische prestatie van een antenne (zoals stralingsrendement, versterking en impedantie) rechtstreeks gerelateerd aan de **elektrische lengte** (de verhouding tussen de fysieke lengte en de golflengte). In de praktijk moet de vereiste elektrische lengte worden omgerekend naar de specifieke fysieke lengte om ervoor te zorgen dat de antenne correct functioneert. 1.3 Polarisatie van radiogolven Polarisatie verwijst naar de wetmatigheid van de variatie in de richting van het elektrische veld tijdens de voortplanting van een radiogolf, bepaald door het ruimtelijke bewegingstraject van de elektrische veldvector, waardoor een compleet spectrum ontstaat: **Circulaire polarisatie ← Elliptische polarisatie → Lineaire polarisatie**. De belangrijkste kenmerken en toepassingsscenario's van de drie zijn als volgt: - **Lineaire polarisatie**: De richting van het elektrische veld blijft constant, dit is de meest gebruikte polarisatievorm. Een golf met een elektrisch veld loodrecht op de grond is een **verticaal gepolariseerde golf**, die een sterke weerstand biedt tegen reflectie-interferentie van de grond en geschikt is voor m...

Classificatie van array antennes . WWW.WHWIRELESS.COM Geschatte leestijd: 15 minuten Arrayantennes worden doorgaans gecategoriseerd op basis van de opstelling van hun afzonderlijke elementen. Lineaire array: Een array van antenne-elementen die in een rechte lijn zijn gerangschikt, met een onderlinge afstand die gelijk of ongelijk kan zijn. Deze arrays kunnen verder worden onderverdeeld in arrays met randverlichting en arrays met eindverlichting, afhankelijk van de richting waarin de stralingsenergie wordt geconcentreerd. Planaire array: Een array van antenne-elementen die in het midden van één vlak zijn gerangschikt. Als alle elementen in een planaire array in een rechthoekig raster zijn gerangschikt, wordt dit een rechthoekige array genoemd; als alle middelpunten van de elementen zich op concentrische cirkels of elliptische ringen bevinden, wordt dit een circulaire array genoemd. Planaire arrays kunnen ook arrays met gelijke of ongelijke tussenruimte hebben. Conforme antennesystemen: antennesystemen die aan de drager zijn bevestigd en zich daaraan aanpassen. Cilindrische, bolvormige en kegelvormige antennesystemen zijn allemaal voorbeelden van conforme antennesystemen. Array-antenne eenheidsconfiguratie. Lineaire antenne Antenne-elementen: dipoolantennes, monopoolantennes, ringvormige elementen (zoals sleufantennes) en spiraalvormige elementen. Membraanelementen: hoornantenne-elementen, open-sleuf golfgeleider-elementen, microstrip patch-elementen. Hybride en gespecialiseerde elementen: Yagi-Uda-eenheden, logaritmisch-periodieke dipoolantenne-eenheden, medium-resonantie-antenne-eenheden, metasurface-/metamateriaal-eenheden. De theoretische basis van array-antennes. ① Principe van interferentie en superpositie van elektromagnetische golven: Antenne-arrays kunnen stralingskarakteristieken creëren die verschillen van die van conventionele individuele antennes. Een van de belangrijkste redenen hiervoor is dat de elektromagnetische golven die door meerdere coherente stralingseenheden worden uitgezonden, interfereren en elkaar in de ruimte overlappen, waardoor sommige gebieden een verhoogde straling ervaren en andere een verlaagde straling. Dit resulteert in een herverdeling van de constante totale stralingsenergie over verschillende ruimtelijke gebieden. ② Het productstelling van richtingsdiagrammen: Onder verreveldomstandigheden is de algehele genormaliseerde richtingsfunctie van een antenne Een array bestaande uit meerdere identieke elementen, aangeslagen met een vaste amplitude en fase, en gerangschikt in vaste geometrische posities, kan als volgt worden ontbonden: Primaire factor F( θ , φ ): De richting van een enkele eenheid in de vrije ruimte (inclusief de eenheid) ' s polarisatie en oriëntatie). Arrayfactor AF( θ , φ Dit wordt uitsluitend bepaald door de geometrische lay-out, de afstand tussen de elementen, de excitatieamplitude en de fase van de array, en is onafhankelijk van de specifieke vorm van de elementen. Dat wil zeggen, het samengeste...
