Classificatie van array antennes .
Geschatte leestijd: 15 minuten
Arrayantennes worden doorgaans gecategoriseerd op basis van de opstelling van hun afzonderlijke elementen.
Lineaire array: Een array van antenne-elementen die in een rechte lijn zijn gerangschikt, met een onderlinge afstand die gelijk of ongelijk kan zijn. Deze arrays kunnen verder worden onderverdeeld in arrays met randverlichting en arrays met eindverlichting, afhankelijk van de richting waarin de stralingsenergie wordt geconcentreerd.

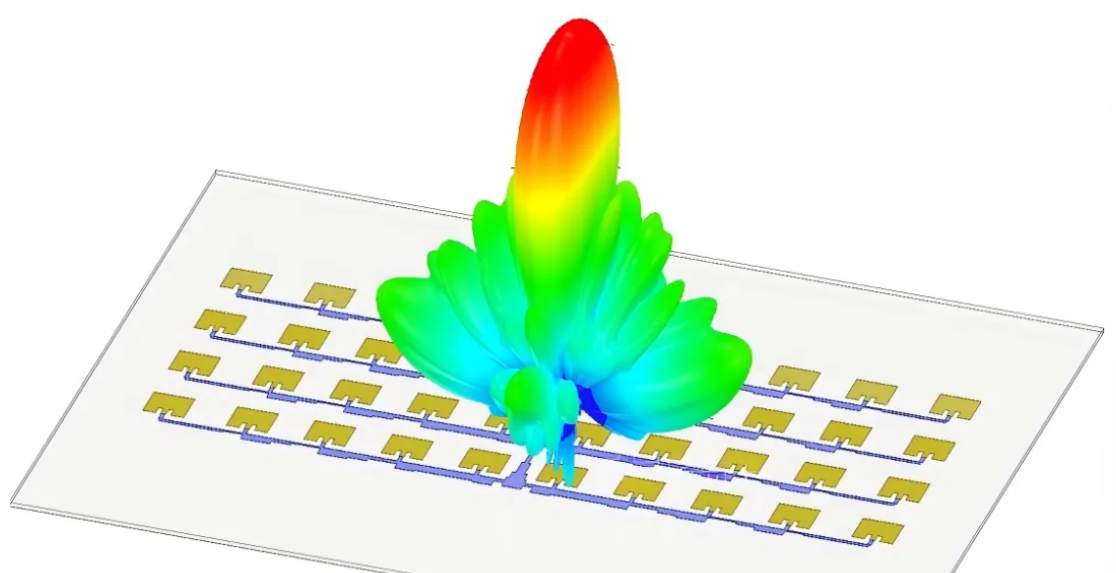

Planaire array: Een array van antenne-elementen die in het midden van één vlak zijn gerangschikt. Als alle elementen in een planaire array in een rechthoekig raster zijn gerangschikt, wordt dit een rechthoekige array genoemd; als alle middelpunten van de elementen zich op concentrische cirkels of elliptische ringen bevinden, wordt dit een circulaire array genoemd. Planaire arrays kunnen ook arrays met gelijke of ongelijke tussenruimte hebben.
Conforme antennesystemen: antennesystemen die aan de drager zijn bevestigd en zich daaraan aanpassen. Cilindrische, bolvormige en kegelvormige antennesystemen zijn allemaal voorbeelden van conforme antennesystemen.
Array-antenne eenheidsconfiguratie.
Lineaire antenne Antenne-elementen: dipoolantennes, monopoolantennes, ringvormige elementen (zoals sleufantennes) en spiraalvormige elementen.
Membraanelementen: hoornantenne-elementen, open-sleuf golfgeleider-elementen, microstrip patch-elementen.
Hybride en gespecialiseerde elementen: Yagi-Uda-eenheden, logaritmisch-periodieke dipoolantenne-eenheden, medium-resonantie-antenne-eenheden, metasurface-/metamateriaal-eenheden.
De theoretische basis van array-antennes.
① Principe van interferentie en superpositie van elektromagnetische golven: Antenne-arrays kunnen stralingskarakteristieken creëren die verschillen van die van conventionele individuele antennes. Een van de belangrijkste redenen hiervoor is dat de elektromagnetische golven die door meerdere coherente stralingseenheden worden uitgezonden, interfereren en elkaar in de ruimte overlappen, waardoor sommige gebieden een verhoogde straling ervaren en andere een verlaagde straling. Dit resulteert in een herverdeling van de constante totale stralingsenergie over verschillende ruimtelijke gebieden.
② Het productstelling van richtingsdiagrammen: Onder verreveldomstandigheden is de algehele genormaliseerde richtingsfunctie van een antenne Een array bestaande uit meerdere identieke elementen, aangeslagen met een vaste amplitude en fase, en gerangschikt in vaste geometrische posities, kan als volgt worden ontbonden:
Primaire factor F( θ , φ ): De richting van een enkele eenheid in de vrije ruimte (inclusief de eenheid) ' s polarisatie en oriëntatie).
Arrayfactor AF( θ , φ Dit wordt uitsluitend bepaald door de geometrische lay-out, de afstand tussen de elementen, de excitatieamplitude en de fase van de array, en is onafhankelijk van de specifieke vorm van de elementen.
Dat wil zeggen, het samengestelde algemene richtingsdiagram D( θ , φ ) = F( θ , φ ) · AF( θ , φ ).
Analyse van de array antennes .
De analyse van een antenne-array omvat het bepalen van de stralingskarakteristieken, uitgaande van vier bekende parameters (het totale aantal elementen, de ruimtelijke verdeling van de elementen, de verdeling van de excitatieamplitudes voor elk element en de verdeling van de excitatiephasen voor elk element). Deze karakteristieken omvatten de antenne-array. ' richtingsdiagram, halfvermogensbundelbreedte, richtingscoëfficiënt, zijlobniveau, enzovoort.
Array antenne integratie.
De synthese van een array-antenne is het omgekeerde probleem van de analyse ervan, namelijk het synthetiseren van de vier parameters van een array-antenne (het totale aantal elementen, de ruimtelijke verdeling van de elementen, de verdeling van de excitatieamplitudes voor elk element en de verdeling van de excitatiefasen voor elk element) onder gegeven stralingskarakteristieken, zodat bepaalde stralingskarakteristieken van de array aan gespecificeerde eisen voldoen, of zodat de array ' Het richtingspatroon van s benadert nauw een vooraf bepaald richtingspatroon.
